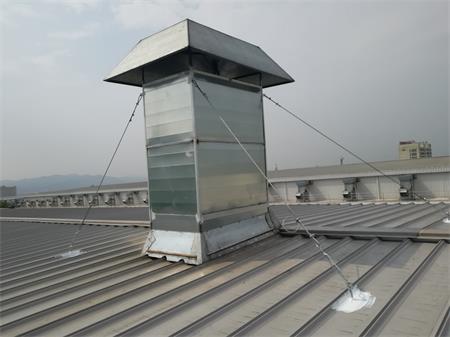

中嘉汽车制造成都有限公司（沃尔沃成都工厂）新焊装空调机房SP1-SP4组合式空调机组，排风机排出管管口高出屋面为800mm；本次改造根据设计要求将原SP1-SP4屋面排风机排出管管口新增高度为2200㎜，将使风管高出屋面达到3000mm。并在风管四周钢骨架支撑处设置拉索杆稳定风管安全性，同时按图集规范新做外墙体钢直楼梯到达屋面。通过本次改造后经检查，以达到环保要求。

1、    风管烟囱加高项目及钢直梯施工节点方案，详见附图（1）

2、共5个节点改造施工内容：

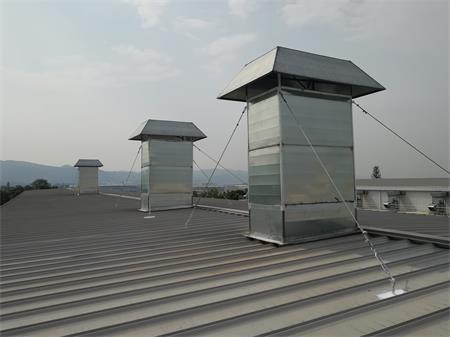

   风管烟囱SP1节点加高改造；

   风管烟囱SP2节点加高改造；

   风管烟囱SP3节点加高改造；

   风管烟囱SP4节点加高改造；

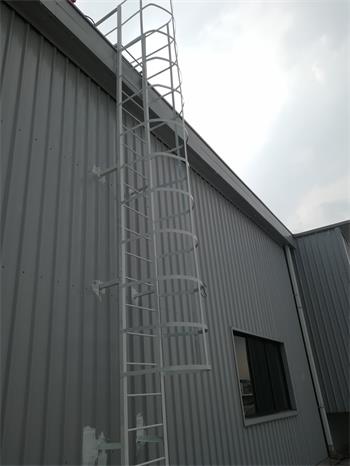

   新焊装车间空调机房屋面处增设钢直梯。

3、施工单位施工检查记录报告：

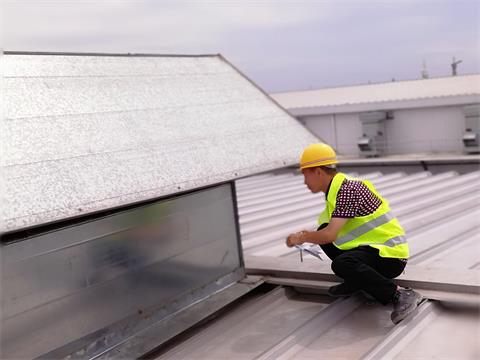

      我施工单位严格按机械工业第九设计研究院有限公司关于新焊装车间空调机房屋面风管烟囱SP1～SP4（含增设上屋面钢直梯施工）设计的加高节点详图进行现场施工处理。在实施过程中进行了现场监督管理（附以下现场照片），其施工内容按方案要求进行规范改造施工，施工时每一个施工节点的附属安全防护设施及施工工艺流程操作均符合国家建筑工程施工规范的相关规定要求。

     经检查验收，各施工节点主控项目及一般项目均符合要求，施工质量检查合格

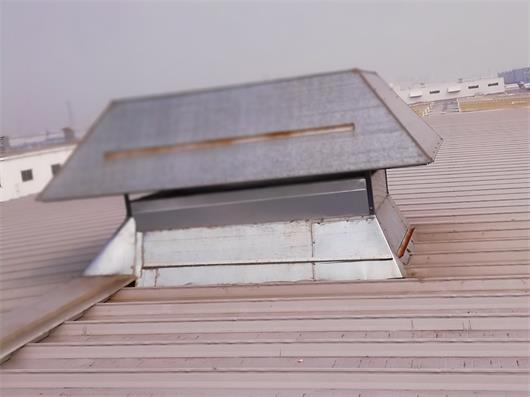

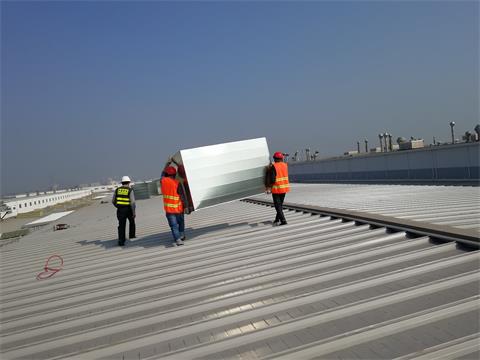

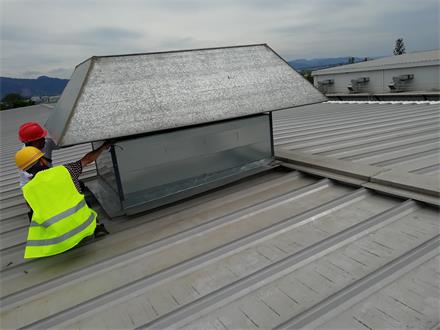

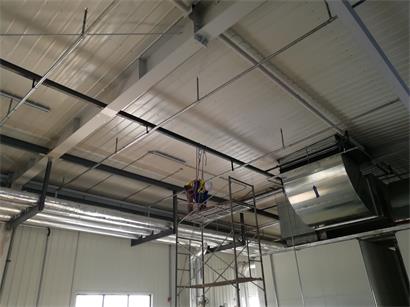

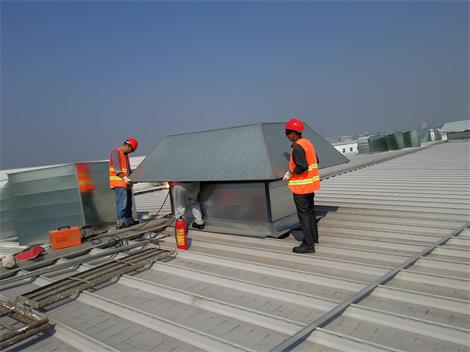

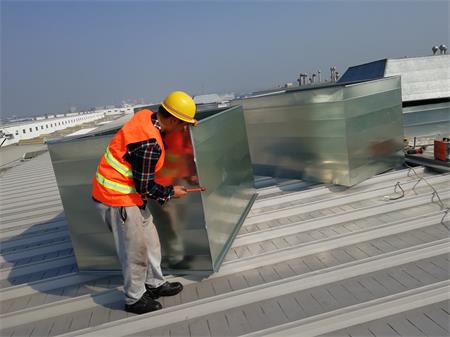

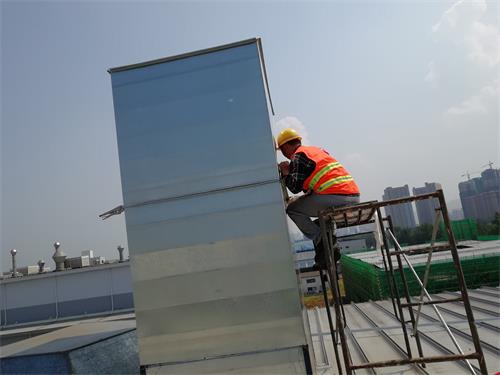

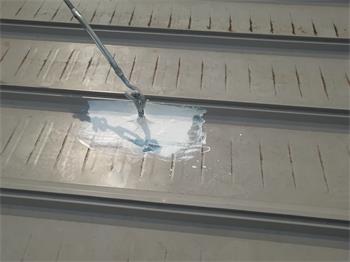

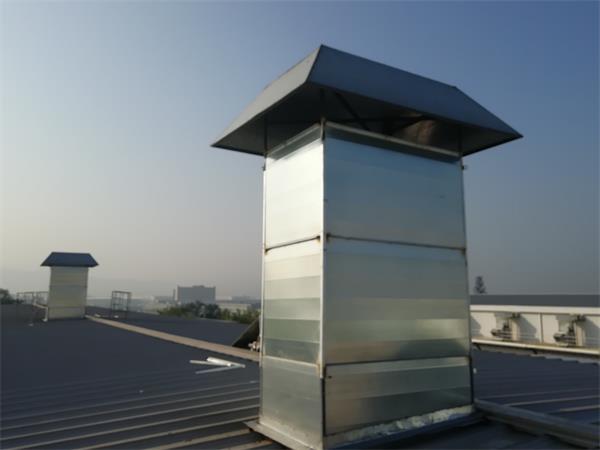

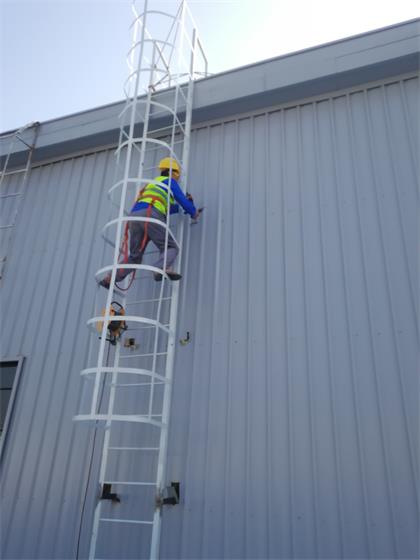

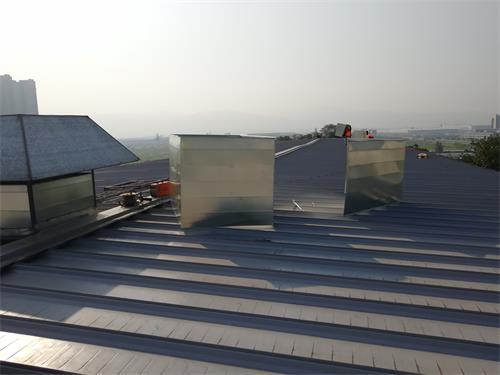

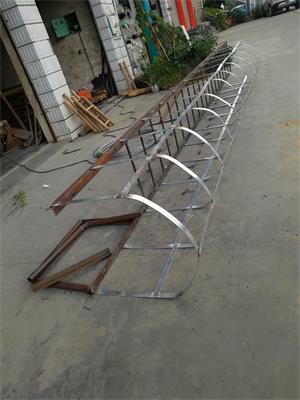

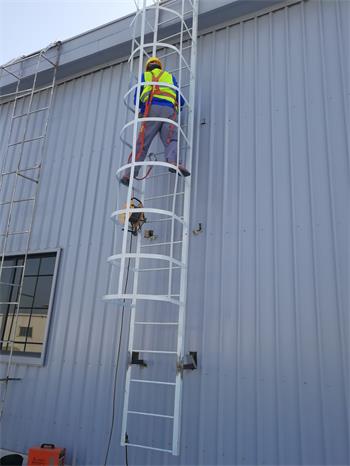

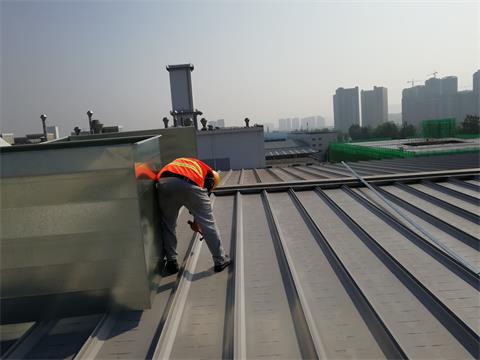

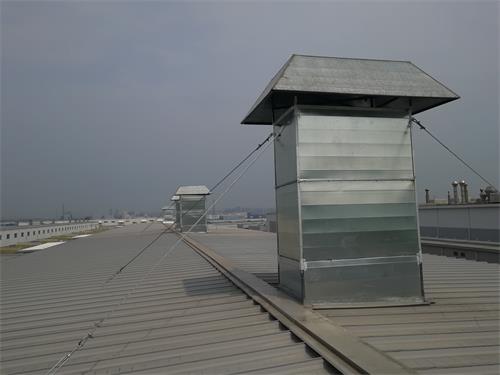

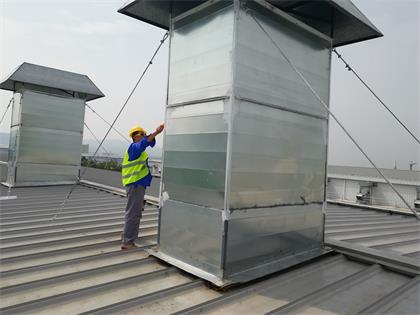

4、施工现场照片记录汇总
